Recomendaciones de Seguridad



Pilar Reglamentario

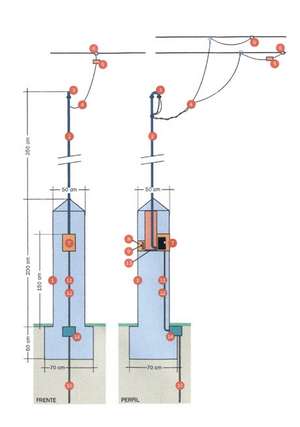

Pilar reglamentario de acometida domiciliaria



  1. Pilar de ladrillos u hormigón armado según medidas reglamentarias.
  2. Caño de hierro galvanizado (medida mínima: 1 1/4 pulgadas, espesor de pared 2,90 mm) roscado/cuplado - según IRAM - IAS U 500-2502.
  3. Boquilla de baquelita.
  4. Cables preensamblados de 6 mm2 de sección o superior, o acometida prearmada concéntrica.
  5. Fusible para BT aéreo (MN 995a).
  6. Grampas domiciliarias (MN 207a).
  7. Caja de medidor con visor de policarbonato y cierre de seguridad (para monofásico 180 x 266 x 200 mm y para trifásico 240 x 370 x 220 mm).
  8. Caja de tablero general embutida. La base del mismo deberá ser de chapa, mármol o pertinax (no se permite de madera).
  9. Tablero general: Deberá poseer una llave termomagnética de corte general del tipo interruptor automático - de calibre acorde a la bajada - de 25 Amperes o superior, interruptor diferencial y si fuera necesario, un seccionador fusible (acorde a la potencia instalada). Ubicación: Respecto del pilar, detrás del mismo. Respecto del medidor, hasta 2 m de éste.
  10. Jabalina de acero-cobre (tipo Cooperweld o similar) de 12 mm de diámetro por 1,50 m de largo. La misma deberá estar conectada al bulón de puesta a tierra.
  11. Cable desnudo de cobre de 6 mm2 para monofásico y 10 mm2 para trifásico.
  12. Caño para conducciones eléctricas (hierro o plástico) de 15,8 mm de diámetro (5/8 pulgadas).
  13. Caño para conducciones eléctricas (hierro o plástico) de 22 mm de diámetro (7/8 pulgadas).
  14. Caja de cemento premoldeada (200 x 200 x 150 mm).
  15. Precinto y hebilla para afirmar la acometida a la pared.







Importante















  1. Evite trastornos y gastos innecesarios, utilice servicios de profesionales matriculados para construir la instalación a su cargo.
  2. Proteja su vida y la de su familia, coloque un interruptor diferencial en la caja de circuito principal de su instalación domiciliaria.
  3. Cuide la instalación eléctrica de su vivienda y sus electrodomésticos, coloque llaves termomagnéticas.































La conexión SIEMPRE deberá estar ubicada sobre la línea de edificación.
Nuestro inspector sólo aprobará la instalación que contemple estos requisitos.
